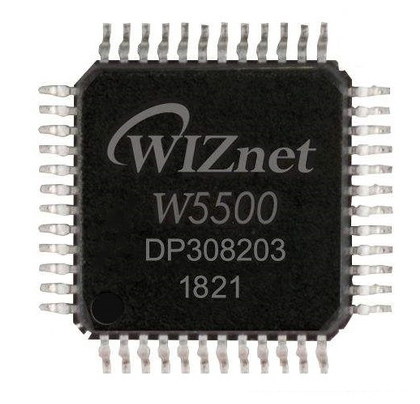

W5500是WIZnet推出的高性能以太网接口芯片系列之一,内部集成全硬件TCP/IP协议栈+MAC+PHY。全硬件协议栈技术采用硬件逻辑门电路实现复杂的TCP/IP协议簇,其应用具有简单快速、可靠性高、安全性好等显著优势;内部集成MAC和PHY工艺,使得单片机接入以太网方案的硬件设计更为简捷和高效。

特点

    • 全硬件TCP/IP协议栈:TCP,UDP,ICMP,IPv4,ARP,IGMP,PPPoE
    • 8个独立的硬件Socket,各路通信互不影响
    • 32K字节收发缓存
    • 集成802.3以太网MAC
    • 集成10Base-T / 100Base-T以太网PHY
    • 主机接口:SPI高速串行外设接口(最高80Mhz )
    • 支持嵌入式操作系统:Linux & RTOS
    • 支持掉电模式 & UDP网络唤醒
    • 工作电压3.3V,I/O 5V耐压
    • 支持自动协商(全/半双工,10M/100M)
    • 工作温度40℃左右
    • 48Pin LQFP无铅封装(7x7mm, 0.5mm针间距)

详细信息,请参考【W5500数据手册

引脚声明

内部框图
